众为兴总线方案加持，玻璃抛光更高效、更具质感

发布时间：

2020-05-29 00:00

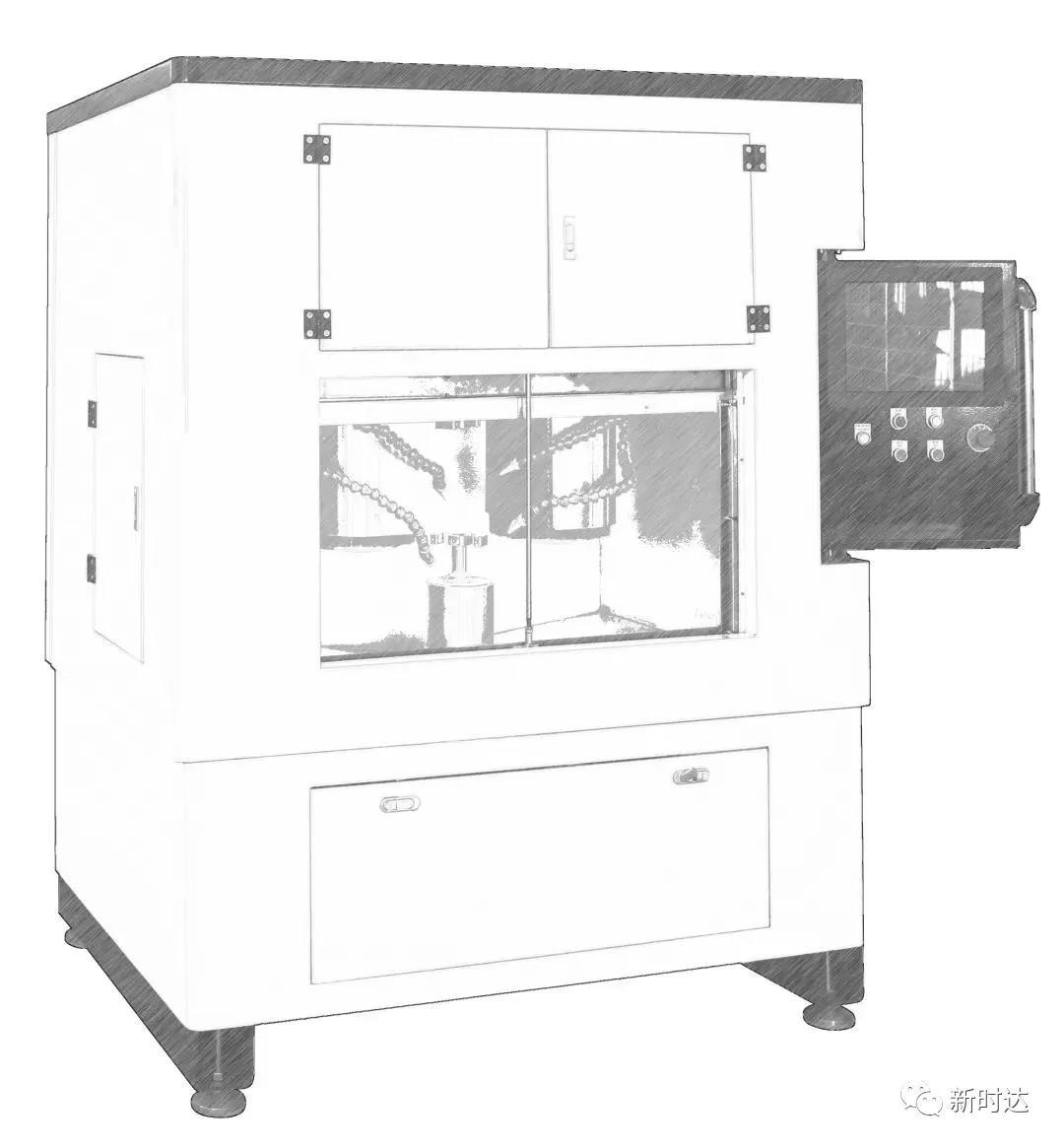

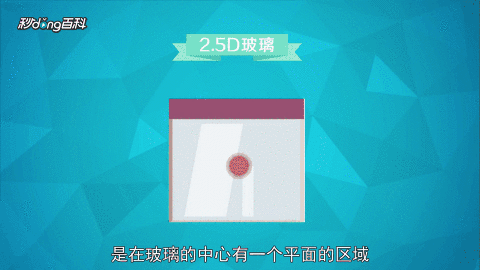

【STEP Group | 众为兴】2.5D玻璃已广泛应用于手机盖板、车内显示屏、智能手表显示屏等产品，在对它的加工中，一般可顺利获得数控扫光机对其四周的直立面进行扫光，提高透明度和质感。

众为兴密切关注手机产业链各项技术难点，面向抛光设备行业推出的手机玻璃扫光机总线控制解决方案，以其经济高效的特点，得到众多客户的青睐。

针对扫光机多轴应用，众为兴AMC1600E总线型运动控制配以QXE总线伺服系统不但能提高整机定位精度和稳定性，也能充分发挥效率和灵活性方面的优势。

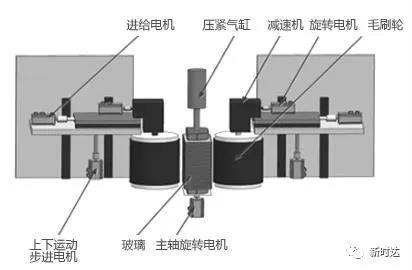

市场上的七轴2.5D扫光机，整体结构可分为两部分，一部分为顺利获得压紧气缸压紧工件，伺服带动工件旋转；另一部分为左右两个抛光毛刷轮，由伺服电机驱动根据程序沿工件的边缘做仿形进给运动，同时也可做上下及旋转运动。

顺利获得毛刷与工件旋转轴运动包络出打磨轨迹，根据力矩的实施补偿调整轮廓曲线。

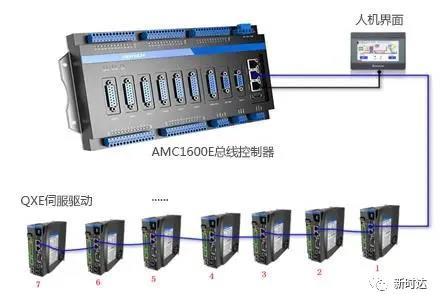

电气配置图

方案采用EtherCAT系统总线型运动控制器AMC1600E、QXE总线伺服驱动器。

方案特色

1. 分段速度可调
将加工物件拟分为若干段，每段速度可调，顺利获得控制主轴速度，调节工件与毛刷接触部分线速度，从而实现恒线速度打磨，极大提高了打磨质量，降低了玻璃弯角、曲面打磨难度。

2. 力矩实时补偿
利用AMC1600E的电子凸轮功能，毛刷与中间工件旋转轴包络出打磨轨迹，顺利获得力矩实时补偿，调整电子凸轮轮廓曲线，从而保证扫光去除量均匀，轮廓一致性高。

3. 支持DXF文件导图
在玻璃扫光应用中，往往对加工轮廓曲线有很高的要求。因此，很多加工轨迹曲线通常由CAD软件设计，DXF文档为标准格式。本次应用全面支持DXF文件导图。

实施效果

整机设备精度可达±0.01mm,该控制系统采用了AMC1600E的电子凸轮加力矩补偿的方式，只需要一台控制器控制，既达到了高精度加工的要求，也实现了硬件成本可控，相较于传统的CNC控制或PLC+视觉控制方案，有着明显优势。

众为兴的扫光机控制方案非常成熟，已在抛光行业取得广泛应用。
